电线电缆的结构材料分析
编辑:成都圣锐思机电设备有限公司时间:2019-07-12

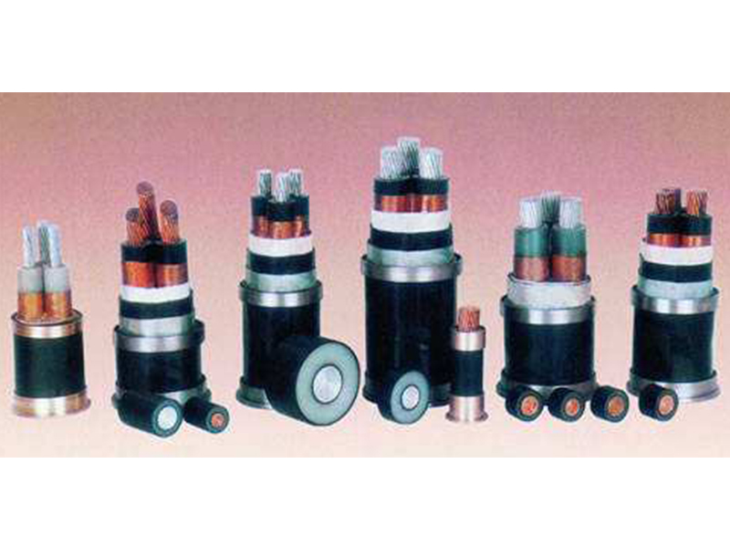

  电线电缆产品绝大多数是截面(横断面)形状完全相同(疏忽因制作而发生的误差)、呈长条状的产品,这是因为在系统或设备中是作为构成线路或线圈而使用的特征所决定的。所以研究分析电线电缆产品的结构组成,只需从其截面来观察分析。
  电线电缆产品的结构元件,总体上可分为导线、绝缘层、屏蔽和护层这四个首要结构组成部分以及填充元件和承拉元件等。根据产品的使用要求和使用场合,有的产品结构极为简单。
  2.电缆材料
  从某种意义上讲,电线电缆制作行业是一个材料精加工和拼装的行业。一是材料用量巨大,电线电缆产品中的材料费用要占制作总成本的80-90%;二是所用材料的类别、种类非常多,功能要求特别高,如导体用铜,要求铜的纯度要在99.95%以上,有的产品要选用无氧高纯铜;三是材料的选用会对制作工艺、产品的功能以及使用寿命起到决定性的影响。
  同时,电线电缆制作企业的效益也与材料的选用、加工和生产管理中能否科学地节省材料密切相关。
  因此,在设计电线电缆产品时有必要与材料的选用同时进行,一般采取选用几种材料,经过工艺和与功用挑选试验后确定。
  线缆产品用材料按其运用部位与功用、可分为导电材料、绝缘材料、填充材料、屏蔽材料、护层材料等。但其中有些材料是几个结构件通用的。尤其是热塑性材料,如聚氯乙稀、聚乙烯等只要改变部分配方成份就可用在绝缘或护套上。
  线缆产品制作中所用材料涉及的类别十分广泛,种类标准(牌号)特别多。
  3.产品结构的称号与材料
  (1) 导线:产品进行电流或电磁波信息传输功能的比较基本的必不可少的主要构件。
  主要材料:导线是导电线芯的简称,用铜、铝、铜包钢、铜包铝等导电功能良好的有色金属制成,以光导纤维作为导线。
  有裸铜线、镀锡线;单支线、绞线;绞后镀锡线。
  (2) 绝缘层:是包覆在导线外围四周起着电气绝缘作用的构件。即能保证传输的电流或电磁波、光波只沿着导线行进而不流向外面,导体上具有的电位(即对周围物体形成的电位差、即电压)能被阻隔,即既要保证导线的正常传输功能,又要保证外界物体和人身的安全。 导线与绝缘层是构成线缆产品(裸电线类除外)有必要具有的两个基本构件。
  主要材料:PVC、PE、XLPE、聚丙烯PP、氟塑料F,橡胶,纸,云母带
  (3) 填充结构:很多电线电缆产品是多芯的,将这些绝缘线芯或线对成缆(或分组多次成缆)后,一是外形不圆整,二是绝缘线芯间留有很大空地,因而有必要在成缆时参加填充结构,填充结构是为了使成缆外径相对圆整以利于包带、挤护套。
  主要材料:PP绳
  (4)屏蔽:是一种将电线电缆产品中的电磁场与外界的电磁场进行阻隔的构件;有的电线电缆产品在其内部不同线对(或线组)之间也需要彼此阻隔。可以说屏蔽层是一种“电磁阻隔屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的分布。
  主要材料:裸铜线、铜包钢线、镀锡铜线
